（1）技术路线

按照相关的国家、行业标准，在充分利用已有测绘成果和资料的基础上，采用网络RTK技术施测图根控制点；利用雷迪8000探测仪及探地雷达等先进仪器进行地下管线探测； 管线外业数据整理及编辑使用EPS2008、北京景洪公司的管普软件，由软件自动导出符合建库要求的MDB数据格式及管线成果表，编绘1:500比例尺单一专业及综合管线图；内业生成地下管线三维模型和搭建三维平台。

（2）工艺流程

作业计划、外业采集、内业处理、资料收集、成果入库。该项目测量的工艺流程见图1。

（3）地下管线探查

地下管线的探查分为实地调查和仪器探查。实地调查和仪器探测相结合，先从明显点着手，采用实地调查的方法测定明显点位置和深度，再采用仪器探测的方法确定隐蔽点平面位置及埋深。

技术流程：地下管线探测工作的技术流程是管线普查工作“内外业一体化”技术流程中重要的一部分，其科学性、严密性、先进性是地下管线探查工作质量保证的基础，根据多年来从事管线探查工作经验，制定了一套科学实用、先进严密的技术流程（见图2）。

（4）管线测量

① 图根控制测量

外业数据采集结束后应及时进行数据备份和内业检查，利用同步软件将手簿中的成果输出整理，经检查无误后交外业探测组。

② 管线点测量

对定位后的管线点，使用全站仪采用极坐标法测定其三维坐标，定向边宜采用长边，水平角和垂直角各测半测回，仪器高和觇标高用钢卷尺准确量至mm， 观测数据采用全站仪记录。管线点平面坐标和高程的计算一律采用PC 微机完成。每站均对已知点进行检查，并将检查结果与原成果进行对比，发现问题及时处理。

（5）内业资料整理及建库量

① 线数据处理

首先将外业探测成果数据键入软件对应的数据记录对话框，最后利用软件自动导入整理好的数据记录，软件根据记录内容自动赋予管线属性。

② 管线点编号

地下管线图上管线点编号与外业点号相对应。

③ 管线数据入库

在管普软件下对管线、管线点及管线附属物各项质检通过以后，输出符合甲方建库要求的MDB数据格式。

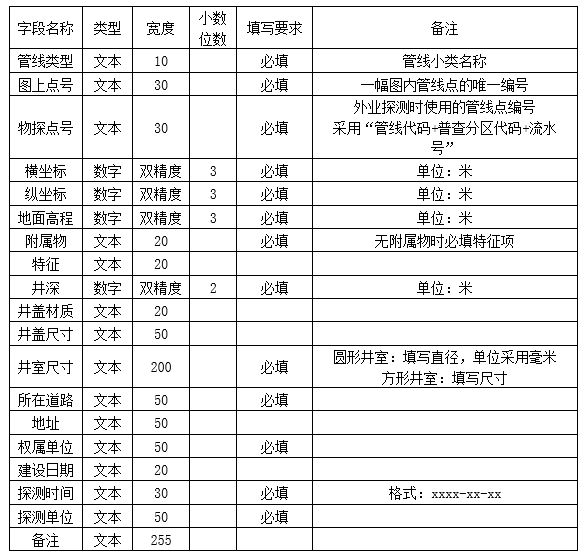

④ 管线数据库结构
