智慧路灯控制器

1. 概述

随着国家经济的高速增长,人们对各种资源的需求量也是不断地增加,国家提出了善用资源,生产活动要有可持续发展的要求。 对于LED路灯来说,简单的开关灯过程已不能适应更高的节能要求,如加入单灯节能控制系统的使用就能节约更多的能源,大大提高了绿色照明的效率;并有效地保护了LED光源的使用寿命。

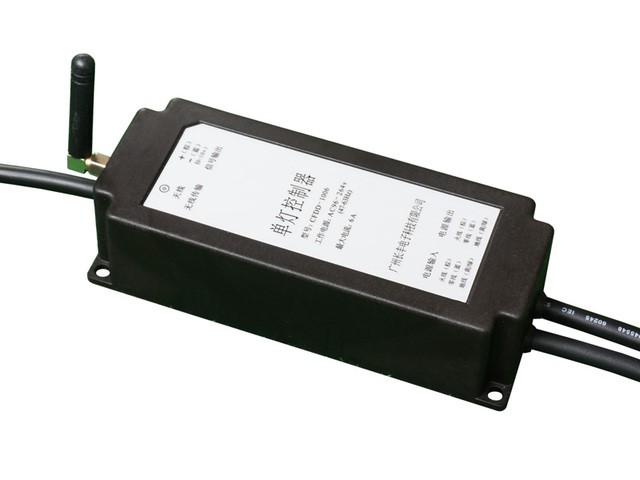

我司研发的CF3006物联网单灯节能控制系统,运用物联网技术,通过互联网、GPRS和电力载波等方式联系,实现对各终端的校时及单灯的开关控制、开关灯时间和亮度(适合LED灯)的调整。 由服务器、远程监控主机、单灯集控模块和单灯控制器组成。

单灯节能控制系统是安装于路灯灯杆或灯头中的节点控制器,安装于每街道或区域电控柜中的集中控制器,以及数据处理中心构成。本系统可以在控制处理中心中,以预定义规则或人工控制方式, 对单盏/单杆、逐条街道和区域的路灯进行电压、亮度调整、自动开关、故障监控、环境监测等控制。所有控制工作只需在主控服务器上做相关设置,无需再手工控制各类电闸和开关电源。

2. 主要功能及特点

(1)支持电力载波、无线Zig bee、wifi等多种通信方式,并支持自动路由、自动组网功能。

(2)根据时间段自动调节功率,例如在后半夜将路灯电压下降10%,此时照度仅下降1%,同时夜间人眼已适应黑暗环境,瞳孔进光量变大,因此毫不影响视线;

(3)在夜间或在用电紧张时期,可设定时间自动关闭全部或部分景观照明;

(4)按照区域和街道分别设置路灯开启规则,如:对重点防范区域路灯全部开启,安全地段、有防护栏路段或人流很少路段则按比例开启和控制路灯(仅开道路内侧灯或外侧灯、 循环式隔杆开灯、保持视觉照度的情况下调降功率);

(5)节能;使用调降功率、循环式隔杆开灯以及开单侧灯的方式,可综合节电30%-75%以上;

(6)监控功能;使用实时监控的方式,及时调整线路电压,使路灯电压在前半夜保持恒定,保证照明,保护灯具在后半夜下调路灯电压, 降延长路灯使用寿命,所有电压调节可以在系统中预先设定,也可以使用临时定制方案,应对节假日、天气和其它特殊情况,对路灯电流进行实时监控,对处于使用寿命后期电流异常的路灯进行预警处理, 对由于灯具或电压原因处于持续启动状态的路灯及时切断单灯回路等待检查和维修;

(7)维护成本低;路灯巡查和维修对于市政部门来讲是一项耗费大量人力和时间的工作,需要逐条人工马路巡查。 白天做路灯维修时还需要开着所有路灯,才能挨个查找故障和进行更换;本系统则使得故障路灯的识别和维修变得异常简单,单个路灯的故障,均可自动识别,并显示在监控台屏幕上, 维修人员根据路灯编号直接定位路灯进行维修,免去巡查工作,省时省力。

(8)可实时或定时进行点控、组控、线控、面控等多种模式开关控制;在控制中心对城市的所有路灯,按照区域、路段、时间段、朝向、 间隔方式等规则进行定时自动开关、电压控制,也可实时手动进行开关控制。可根据不同季节、天气和光照亮度的变化,在控制中心预定义时间或自然亮度界限。可依据用电情况, 判断无人值守的用电设备运行情况。所有运行参数(自动通断电时间,区域划分)可在管理终端随时设置,随时启用。

(9)可通过GPS实现定位和图形化显示。

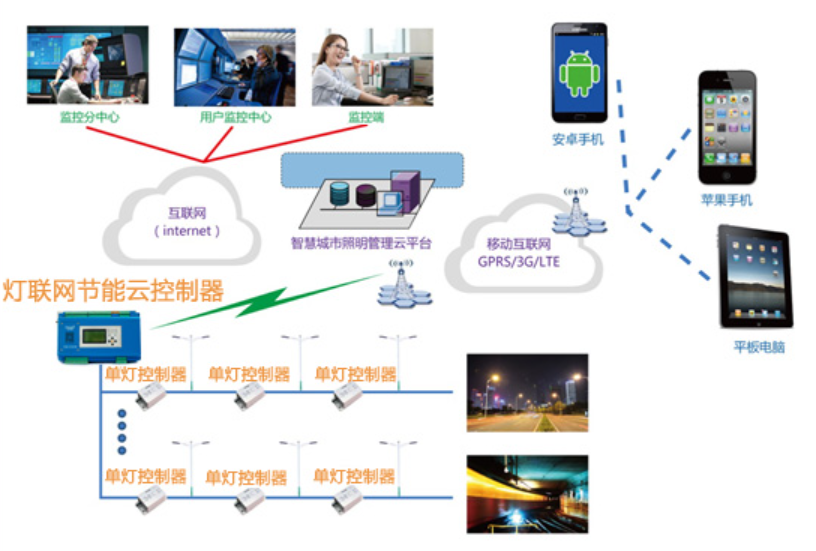

3. 智能路灯控制系统示意图
